Gesenkbiegen ist das gängigste Verfahren zum Abkanten von Blechen. Mit Oberwerkzeug und Gesenk werden Bleche entlang definierter Kanten präzise umgeformt – vom einfachen Winkel bis zum komplexen Profil. So entstehen maßhaltige Blechbauteile aus Stahl, Edelstahl und Aluminium.
| Max. Biegelänge: | 4.000 mm |
| Max. Materialstärke: | 12 mm |
| Presskraft: | bis 250 t |
| Losgröße: | ab 1 Stück |
| Steuerung: | CNC-Abkantpresse |
| Winkelgenauigkeit: | ± 0,5° |
| Werkstoffe: | Stahl / Edelstahl / Aluminium |
| Formen: | Winkel / Profile / Mehrfachbiegungen |
| Werkstoff-Nr. | Werkstoffbezeichnung | Ausführung |
|---|---|---|
| EN AW-1050A / 3.0255 | EN AW-1050A Aluminium | Blank (gewalzt), Eloxiert, Gebürstet |
| EN AW-3003 / 3.0517 | EN AW-3003 Aluminium | Blank (gewalzt), Eloxiert, Gebürstet |
| EN AW-5083 / 3.3547 | EN AW-5083 Aluminium | Blank (gewalzt), Eloxiert |
| EN AW-5754 / 3.3535 | EN AW-5754 Aluminium | Blank (gewalzt), Eloxiert, Gebürstet |
| EN AW-6060 / 3.3206 | EN AW-6060 Aluminium | Eloxiert, Pulverbeschichtet, Gebürstet, Blank (gepresst) |
| EN AW-6061 / 3.3211 | EN AW-6061 Aluminium | Blank (gewalzt/gepresst), Eloxiert, Pulverbeschichtet |
| EN AW-6082 / 3.2315 | EN AW-6082 Aluminium | Blank (gewalzt/gepresst), Eloxiert, Pulverbeschichtet |
| Werkstoff-Nr. | Werkstoffbezeichnung | Ausführung |
|---|---|---|
| CW004A / 2.0065 | Cu-ETP Kupfer | Blank, Verzinnt, Vernickelt |
| CW101C / 2.1247 | CuBe2 Kupfer-Beryllium | Blank, Ausgehärtet |
| CW453K / 2.1030 | CW453K Zinnbronze | Blank, Verzinnt |
| CW508L / 2.0321 | CW508L Messing | Blank, Poliert, Vernickelt |
| CW612N / 2.0380 | CW612N Messing | Blank, Poliert, Vernickelt |
| CW723R / 2.0740 | CW723R Neusilber | Blank, Poliert, Versilbert |
| Werkstoff-Nr. | Werkstoffbezeichnung | Ausführung |
|---|---|---|
| 1.4016 | 1.4016 Edelstahl | 1D (warmgewalzt, gebeizt), 2B kaltgewalzt, 2R/BA blankgeglüht, gebürstet |
| 1.4301 | 1.4301 Edelstahl | 1D (warmgewalzt, gebeizt), 2B kaltgewalzt, 2R/BA blankgeglüht, gebürstet, geschliffen (Korn 240) |
| 1.4307 | 1.4307 Edelstahl | 1D (warmgewalzt, gebeizt), 2B kaltgewalzt, gebürstet, geschliffen (Korn 240) |
| 1.4401 | 1.4401 Edelstahl | 1D (warmgewalzt, gebeizt), 2B (kaltgewalzt, blank), Geschliffen (Korn 240), Poliert |
| 1.4404 | 1.4404 Edelstahl | 1D (warmgewalzt, gebeizt), 2B kaltgewalzt, gebürstet, geschliffen (Korn 240) |
| 1.4541 | 1.4541 Edelstahl | 1D (warmgewalzt, gebeizt), 2B (kaltgewalzt, blank), Geschliffen (Korn 240), Poliert |
| 1.4571 | 1.4571 Edelstahl | 1D (warmgewalzt, gebeizt), 2B kaltgewalzt |
| Werkstoff-Nr. | Werkstoffbezeichnung | Ausführung |
|---|---|---|
| 1.0330 | DC01 Stahl | Blank, Geölt, Elektrolytisch verzinkt, Pulverbeschichtet |
| DC03 Stahl | ||
| DC04 Stahl | ||
| 1.0332 | DD11 Stahl | Warmgewalzt (Zunderhaut), Gebeizt & geölt, Gestrahlt, Feuerverzinkt |
| 1.0044 | S275JR Stahl | Warmgewalzt (Zunderhaut), Gestrahlt, Grundiert, Feuerverzinkt |
| 1.0577 | S355J2 Stahl | Warmgewalzt (Zunderhaut), Gestrahlt, Grundiert, Feuerverzinkt |
Individuelles Angebot für Ihre Bauteile.
Nach technischer Prüfung erhalten Sie in kürzester Zeit Ihr maßgeschneidertes Angebot.

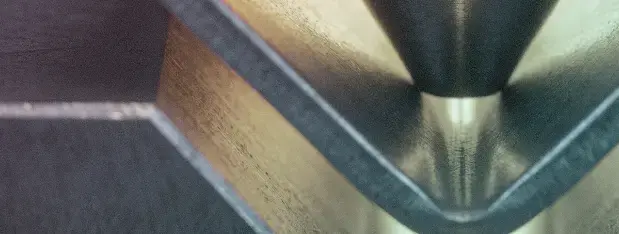

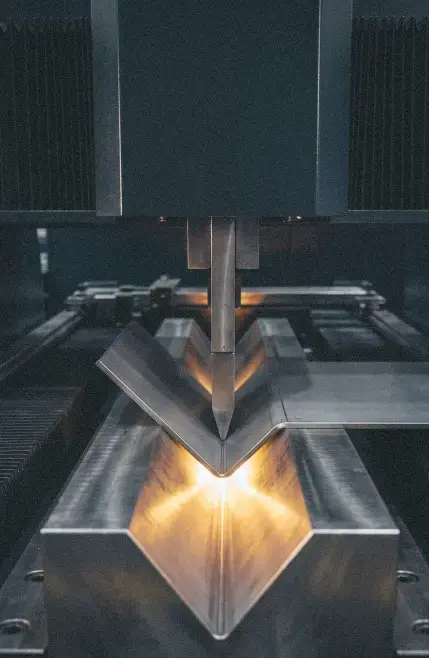

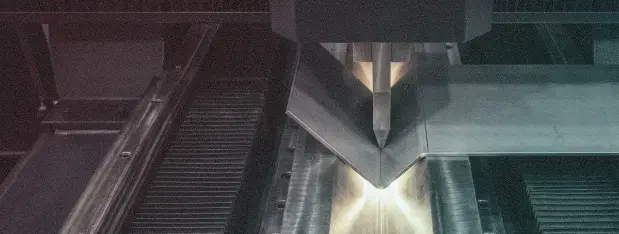

Beim Gesenkbiegen drückt ein Oberwerkzeug (Stempel) das Blech in ein V-förmiges Gesenk der Abkantpresse. Durch die eindringende Tiefe des Stempels wird der gewünschte Biegewinkel erzeugt.
Die CNC-gesteuerte Abkantpresse positioniert das Blech über Hinteranschläge exakt und führt mehrere Biegungen nacheinander aus. So entstehen auch komplexe Profile mit hoher Wiederholgenauigkeit.
Gesenkbiegen verbindet Präzision, Flexibilität und Wiederholgenauigkeit beim Umformen von Blech.
Von der Anfrage bis zum fertigen Bauteil: Klare Schritte sorgen für Transparenz, Planungssicherheit und eine effiziente Umsetzung.
Wir sind mehr als ein Dienstleister, wir sind Ihr Partner im Engineering. Unsere Expertise ist Ihr Vorteil: Wir setzen komplexe Anforderungen termingerecht, im Budget und in der geforderten Qualität um.
Sie haben eine Idee oder konkrete Anforderungen?
Stellen Sie uns Ihr Projekt vor – wir finden die passende Lösung.
Typisch sind Stahl, Edelstahl und Aluminium in verschiedenen Blechdicken.
Von flachen bis zu steilen Winkeln – die konkrete Geometrie stimmen wir auf Ihr Bauteil ab.
Durch CNC-Steuerung und Winkelkontrolle erreichen wir hohe Maß- und Wiederholgenauigkeit.
Biegeradien, Mindestschenkellängen und Materialrückfederung sollten berücksichtigt werden – wir beraten Sie gern.
