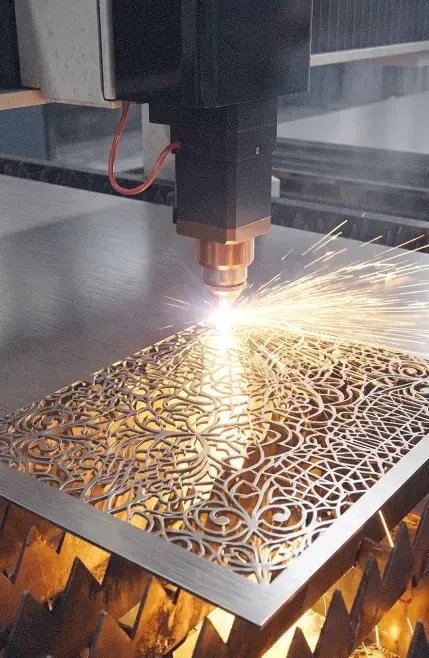

Flachbettschneiden ist das ideale Verfahren für flächige Blechbauteile: Auf großformatigen Flachbett-Anlagen entstehen exakte Zuschnitte aus Stahl, Edelstahl, Aluminium und weiteren Werkstoffen. Auch komplexe Konturen und filigrane Geometrien setzen wir in gleichbleibender Qualität um – vom Einzelteil bis zur Serie.
| Max. Blechformat: | 4.000 × 2.000 mm |
| Max. Materialstärke: | 25 mm |
| Schnittgenauigkeit: | ± 0,1 mm |
| Losgröße: | ab 1 Stück |
| Schneidverfahren: | Laser- / Plasmaschnitt (Flachbett) |
| Materialausnutzung: | optimiertes Schachteln (Nesting) |
| Werkstoffe: | Stahl / Edelstahl / Aluminium |
| Kantenbearbeitung: | gratarm / Entgraten |
| Werkstoff-Nr. | Werkstoffbezeichnung | Ausführung |
|---|---|---|
| EN AW-1050A / 3.0255 | EN AW-1050A Aluminium | Blank (gewalzt), Eloxiert, Gebürstet |
| EN AW-3003 / 3.0517 | EN AW-3003 Aluminium | Blank (gewalzt), Eloxiert, Gebürstet |
| EN AW-5083 / 3.3547 | EN AW-5083 Aluminium | Blank (gewalzt), Eloxiert |
| EN AW-5754 / 3.3535 | EN AW-5754 Aluminium | Blank (gewalzt), Eloxiert, Gebürstet |
| EN AW-6061 / 3.3211 | EN AW-6061 Aluminium | Blank (gewalzt/gepresst), Eloxiert, Pulverbeschichtet |
| EN AW-6082 / 3.2315 | EN AW-6082 Aluminium | Blank (gewalzt/gepresst), Eloxiert, Pulverbeschichtet |
| EN AW-7020 / 3.4335 | EN AW-7020 Aluminium | Blank (gewalzt/gepresst), Eloxiert |
| Werkstoff-Nr. | Werkstoffbezeichnung | Ausführung |
|---|---|---|
| CW024A / 2.0090 | Cu-DHP Kupfer | Blank, Verzinnt |
| CW004A / 2.0065 | Cu-ETP Kupfer | Blank, Verzinnt, Vernickelt |
| CW101C / 2.1247 | CuBe2 Kupfer-Beryllium | Blank, Ausgehärtet |
| CW453K / 2.1030 | CW453K Zinnbronze | Blank, Verzinnt |
| CW508L / 2.0321 | CW508L Messing | Blank, Poliert, Vernickelt |
| CW723R / 2.0740 | CW723R Neusilber | Blank, Poliert, Versilbert |
| Werkstoff-Nr. | Werkstoffbezeichnung | Ausführung |
|---|---|---|
| 1.4016 | 1.4016 Edelstahl | 1D (warmgewalzt, gebeizt), 2B kaltgewalzt, 2R/BA blankgeglüht, gebürstet |
| 1.4301 | 1.4301 Edelstahl | 1D (warmgewalzt, gebeizt), 2B kaltgewalzt, 2R/BA blankgeglüht, gebürstet, geschliffen (Korn 240) |
| 1.4307 | 1.4307 Edelstahl | 1D (warmgewalzt, gebeizt), 2B kaltgewalzt, gebürstet, geschliffen (Korn 240) |
| 1.4401 | 1.4401 Edelstahl | 1D (warmgewalzt, gebeizt), 2B (kaltgewalzt, blank), Geschliffen (Korn 240), Poliert |
| 1.4404 | 1.4404 Edelstahl | 1D (warmgewalzt, gebeizt), 2B kaltgewalzt, gebürstet, geschliffen (Korn 240) |
| 1.4462 Edelstahl | ||
| 1.4509 Edelstahl | ||
| 1.4521 Edelstahl | ||
| 1.4541 | 1.4541 Edelstahl | 1D (warmgewalzt, gebeizt), 2B (kaltgewalzt, blank), Geschliffen (Korn 240), Poliert |
| 1.4571 | 1.4571 Edelstahl | 1D (warmgewalzt, gebeizt), 2B kaltgewalzt |
| 1.4845 | 1.4845 Edelstahl | 1D (warmgewalzt, gebeizt), 2B kaltgewalzt |
| Werkstoff-Nr. | Werkstoffbezeichnung | Ausführung |
|---|---|---|
| 1.0330 | DC01 Stahl | Blank, Geölt, Elektrolytisch verzinkt, Pulverbeschichtet |
| DC03 Stahl | ||
| DC04 Stahl | ||
| 1.0332 | DD11 Stahl | Warmgewalzt (Zunderhaut), Gebeizt & geölt, Gestrahlt, Feuerverzinkt |
| S235JR Stahl | verzinkt | |
| 1.0044 | S275JR Stahl | Warmgewalzt (Zunderhaut), Gestrahlt, Grundiert, Feuerverzinkt |
| 1.0577 | S355J2 Stahl | Warmgewalzt (Zunderhaut), Gestrahlt, Grundiert, Feuerverzinkt |
| S460N Stahl |
Individuelles Angebot für Ihre Bauteile.
Nach technischer Prüfung erhalten Sie in kürzester Zeit Ihr maßgeschneidertes Angebot.

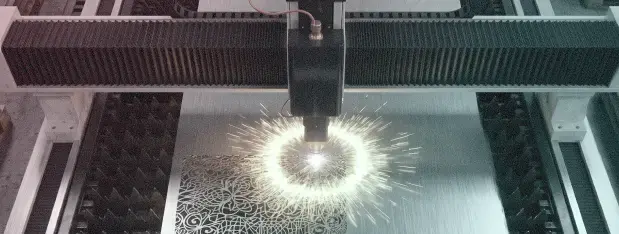

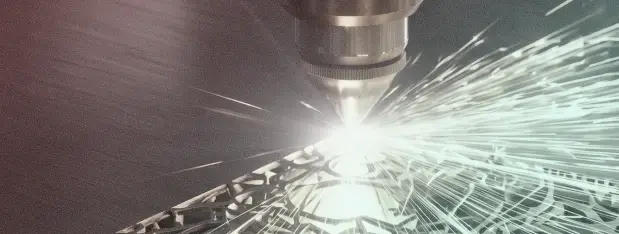

Beim Flachbettschneiden liegt das Blech flach auf einem großflächigen Schneidtisch. Ein geführter Schneidkopf fährt die programmierte Kontur ab und trennt das Material entlang der Schnittlinie – ohne mechanischen Werkzeugwechsel für unterschiedliche Geometrien.
Die Bewegungen werden CNC-gesteuert ausgeführt. Das ermöglicht eine optimale Materialausnutzung durch verschachteltes Schachteln der Teile, hohe Wiederholgenauigkeit und kurze Durchlaufzeiten – auch bei wechselnden Auftragsgrößen.
Flachbettschneiden verbindet Präzision, Materialeffizienz und Flexibilität für flächige Zuschnitte aller Art.
Von der Anfrage bis zum fertigen Bauteil: Klare Schritte sorgen für Transparenz, Planungssicherheit und eine effiziente Umsetzung.
Wir sind mehr als ein Dienstleister, wir sind Ihr Partner im Engineering. Unsere Expertise ist Ihr Vorteil: Wir setzen komplexe Anforderungen termingerecht, im Budget und in der geforderten Qualität um.
Sie haben eine Idee oder konkrete Anforderungen?
Stellen Sie uns Ihr Projekt vor – wir finden die passende Lösung.
Je nach Werkstoff und Anlage lassen sich dünne Bleche ebenso wie dickere Materialstärken trennen. Die konkrete Dicke stimmen wir auf Ihr Bauteil ab.
Typisch sind Stahl, Edelstahl und Aluminium; daneben ist eine Vielzahl weiterer metallischer Werkstoffe möglich.
Ja. Da keine bauteilspezifischen Werkzeuge nötig sind, ist das Verfahren für Einzelstücke, Klein- und Großserien gleichermaßen wirtschaftlich.
Durch die CNC-Steuerung erreichen wir hohe Wiederhol- und Maßgenauigkeit mit sauberen Schnittkanten.
